“充电5分钟通话2小时”?揭秘OPPO闪充技术原理

来源:小编整理2016-05-26 14:34作者:chenliang

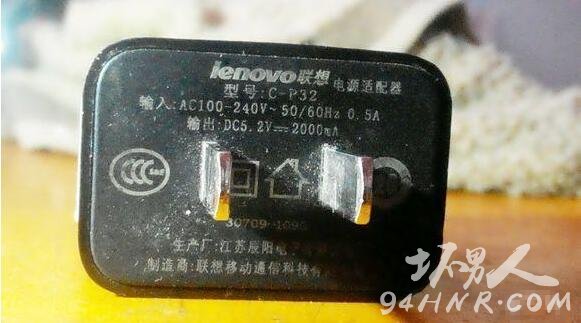

  传统USB2.0的充电街头的限制电压是5V 2A,这也是USB标准规范中所规定的充电的限流值。根据这个规范,充电器的充电速度存在一个上限,根据电学公式P=UI,充电功率存在上线,对于USB2.0来说那就是10W(不计热损)。在一般情况下它的充电功率不会高于这个值。

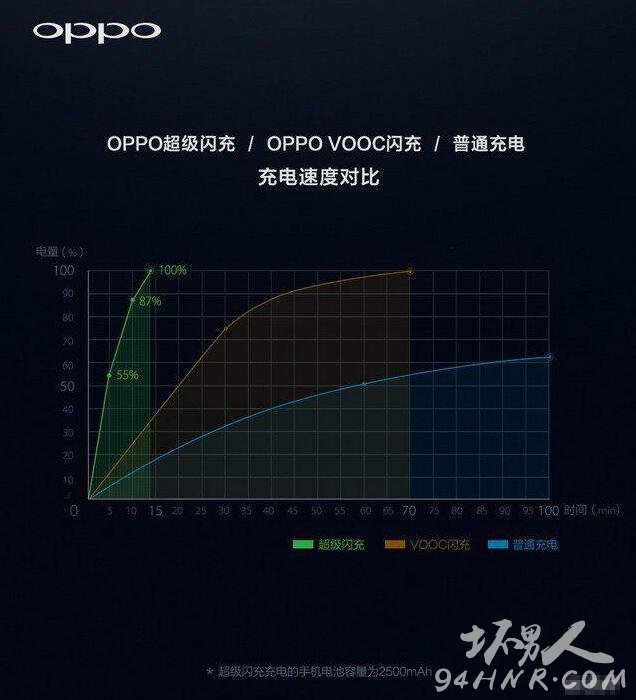

OPPO闪充技术

  但我们又能看到,oppo为自己提出的闪充技术给了一个响亮的口号:充电5分钟,通话2小时。那么它肯定不是常规的USB充电功率了,那么它到底是怎么做到的呢?

  通过之前的电学公式P=UI来看,如果要增大功率,只有两种选择:

  1:加大电压

  2:加大电流

  Oppo选用的是第二种。加大电流。但USB的接头已经定义完毕,那么oppo又是怎么做到加大电流的呢?

  答案很简单:加线!

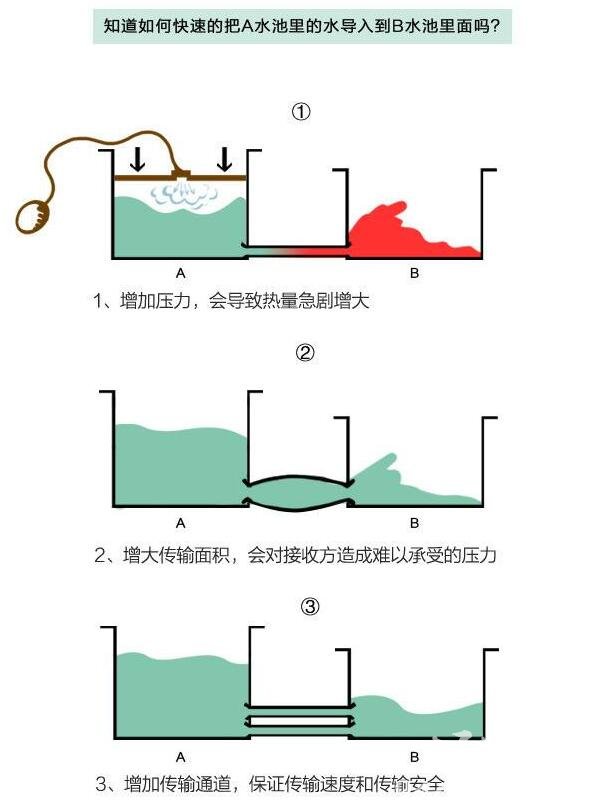

闪充原理

OPPO闪充技术

不过这里说的应该是电池

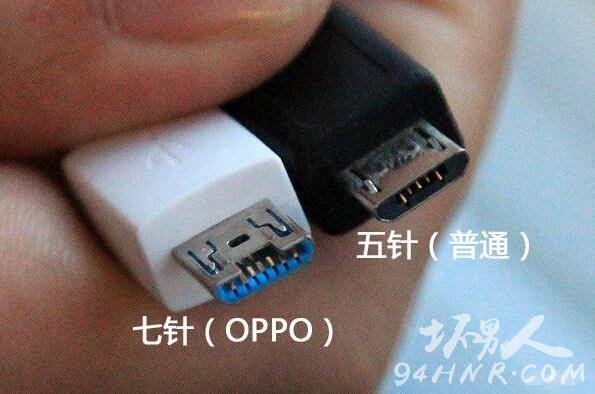

  传统的microUSB的线头为5针(VDDC+/VDDC-/VBUS/GND/ID)要达成高电流快充,这几根线还是不够的,因此oppo在microUSB线头之外增加了2根线;

七针USB

  通过这组多出来的线头,用来额外传输更多的电流,从而达成快充的目的。当然,因为接头定义和原本的micro USB不同了,因此对于手机内的电源管理芯片等也不能套用原先的了,因此oppo还是向上游定制了专门用于自有手机快充模式的电源管理芯片。

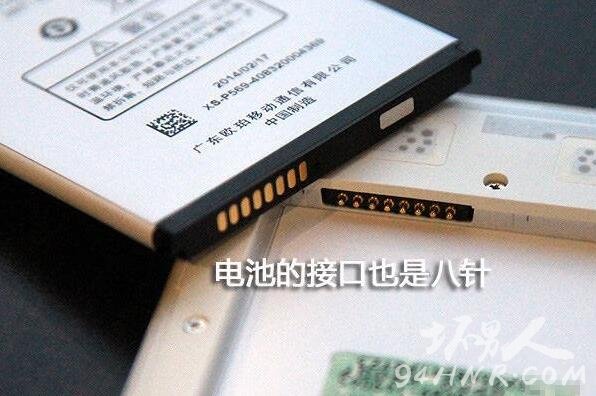

  不光是在充电接头上增加触点,早期oppo的可更换电池的型号也将触点从4个改为了8个;

8触点电池

  这也是为了在高速大电流充电的情况下不至于对传统的4口电池造成冲击,而进行的分流措施,避免电池过热。

  在这些措施的帮助之下,oppo的充电器的大约的充电指标是5V 4.8A,比常规的5V 1A高出4倍多,也是USB快充5V 2A的2倍多。

OPPO闪充技术

  速度快有它的好处当然也有不足,oppo的闪充技术由于使用的并不是常规的microUSB,而是7口线材,因此无法和常规的microUSB接头通用,也就只能使用它自己的原装充电器。在这点上,它的通用性稍显不足,也成为了闪充的一个短板。
